Montage Pédalier XTR07

de **philvert** » Sam 2 Déc 2006 15:29

je suis en train d'essayer de monter le nouveau pédalier xtr07...
et je galère...

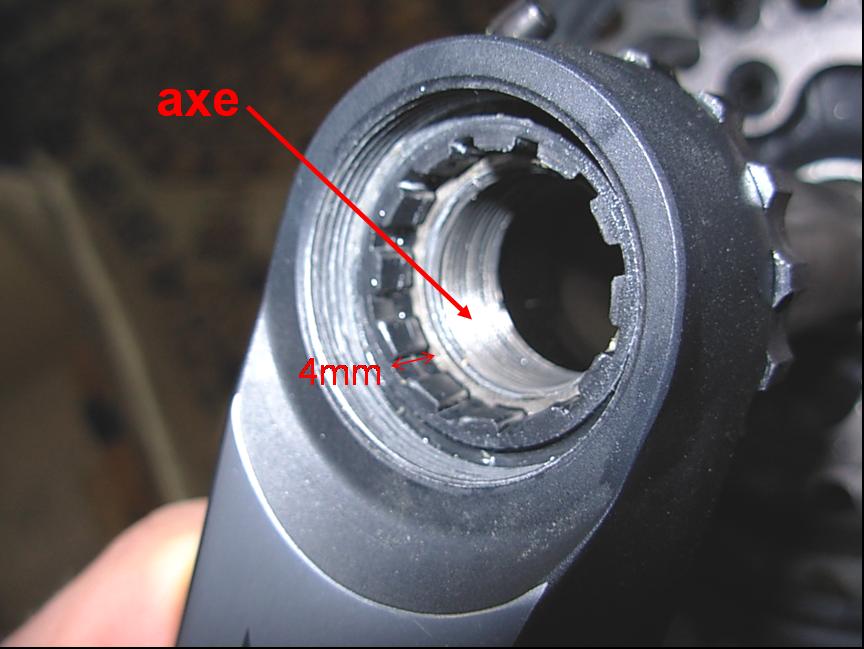

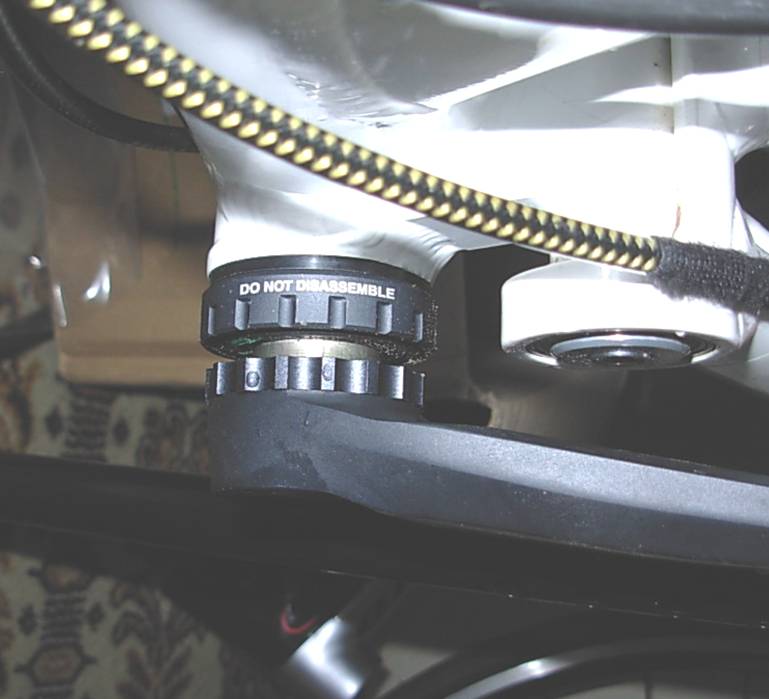

Il est impossible d'emmancher de plus de 3mm la manivelle gauche sur l'axe canelé: résultat j'ai un jeu d'environ 4mm entre la manivelle et le roulement externe:

J'ai beau serré avec l'écrou mais ça ne veut rien savoir et j'ai peur de le foirer.
Comment faire? En avez vous déjà monté? Avez vous eu des problèmes?

de **RyoHazuki** » Sam 2 Déc 2006 17:29

ce n'est pas un pour type E que tu as. Il te faut plus de cales peut être

de **Bryce** » Sam 2 Déc 2006 17:33

oui, 2 côté droit (sans le type E)

de **philvert** » Sam 2 Déc 2006 18:49

j'ai bien mis 2 entretoises à droite et une à gauche.
Le pb est que l'axe du pédalier ne veut pas rentrer dans la manivelle gauche......

de **twin90** » Sam 2 Déc 2006 20:30

c'est pas la vis qui doit le faire entrer dedans? (fin, les filtages me semblent éloignée donc....

)

bizzare tout ça... :roll:

de **philvert** » Sam 2 Déc 2006 21:03

c'est une vis qui, en serrant, fait rentrer l'axe dans la manivelle.
Sur la photo, c'est le résultat après avoir serrer au couple! Ca veut pas rentrer...!

de **ricola** » Sam 2 Déc 2006 21:05

t'as essayé à la clef belge ?

de **philvert** » Sam 2 Déc 2006 21:19

c'est -à-dire?

de **ubo** » Dim 3 Déc 2006 08:45

le système pour régler le jeu est libre ou un peu serré déjà ? il ne se monte pas tout à la fait ?

de **ricola** » Dim 3 Déc 2006 13:37

clef belge = marteau :arrow:

de **CaNYoN** » Dim 3 Déc 2006 15:06

http://cycle.shimano-eu.com/media/cycli ... 592871.pdf

regarde peut-être un peu ça
ça pourra t 'aider!

de **taupe** » Dim 3 Déc 2006 17:13

il manque une pièce on dirait... la "adjustement nut" sur le pdf que tu viens de mettre.

de **philvert** » Dim 3 Déc 2006 19:13

Avec ou sans "adjustment nut", le défaut reste le même.
J'ai mesuré la distance entre le bord extérieur des manivelles: 173mm.
Sur mon autre vélo j'ai 164mm...
Les parties canelées (celle de l'axe et celle du trou de la manivelle) ne s'imbriquent pas à fond.
Demain je contrôle les côtes au pied à coulisse pour m'assurer qu'il y a bien assez de jeu.

de **manurc** » Dim 3 Déc 2006 23:05

sur le mien, la manivelle rentre TRES serrante sur l'axe .... à se demander combien de temps va survivre la vis alu qui subit les efforts de montage ET demontage du systeme

mais ça rentre quand même .....

de **frank** » Lun 4 Déc 2006 08:37

Sur le forum italien il conseille de d'abord vissé avec une vis acier mais c'est vrai que j'ai regardé le mien et ça a l'air "chaud" comme ajustement voir meme trop serré

de **frank** » Lun 4 Déc 2006 09:21

Est ce que quelqu'un connait la valeur prevu ext manivelle car philvert a 173 sur le mien 170 mais meme prob la manivelle laisse 4mm de cannellure libre .Normal ou pas?

de **CaNYoN** » Lun 4 Déc 2006 12:28

JE PENSE QUE VOTRE PROBLEME PROVIENT DU FAIT QUE LE BOITIER DE PEDALIER OU PLUTOT LES CUVETTES NECESSITE DES SPACERS(ENTRETOISES) D' EPPAISSEUR DE 2,5 MM;VOUS POUVEZ VOIR CA SUR LE PDF A DROITE VERS LE MILIEU DU DOCUMENT

de **CaNYoN** » Lun 4 Déc 2006 12:31

FINALEMENT J' AI DES DOUTES CAR PHILVERT A L'AIR DE LES AVOIR MIS.

de **Nonaud** » Lun 4 Déc 2006 13:25

CaNYoN, t'es pas obligé de BRAILLER à chacune des tes réponses !

de **pipette** » Mer 27 Déc 2006 17:48

est ce que finalement il y a une solution pour ce problème? car impossible pour moi aussi de monter correctement la manivelle

de **frank** » Mer 27 Déc 2006 18:14

Pour le mien il faut forçer beaucoup plus que çe qu'il pretende sur la notice et ça rentre :roll:

de **pipette** » Mer 27 Déc 2006 18:21

c'est a dire? serrer la manivelle avec l' ecrou en alu a plus de 500n/m ?

de **frank** » Mer 27 Déc 2006 18:29

Je ne sais pas la force exacte necessaire car comme çà me "gonflait" j'ai pris une clef normale

de **philvert** » Mer 27 Déc 2006 18:53

j'ai appelé le SAV de shimano il y a qq jours: il ne faut pas hésiter à "forcer" et prendre une rallonge de 15/20cm, l'écrou alu supporte bien le traitement...
Cependant pour réduire tous les efforts dûs aux frictions, ne pas hésiter à badigeonner de graisse tous les filetages, canelures, les 2 faces de la rondelle qui vient en appui sur l'écrou alu et l'écrou en alu. Au serrage, on doit sentir que c'est "gras".
Je me suis arrêté de serrer alors qu'il restait encore 1.5-2mm d'emmenchement possible.

de **pipette** » Mer 27 Déc 2006 19:10

ok merci, je vais essayer ca. :wink:

de **$eboss** » Dim 31 Déc 2006 13:38

le poids de ton pedalier philvert?

de **$eboss** » Dim 31 Déc 2006 13:40

783gr
j'ai trouvé ;-)

de **pipette** » Dim 31 Déc 2006 14:51

753 gr moi avec visseries tiso (pas plus léger que ceux d'origine) et le plateau 22 en moins.

de **$eboss** » Dim 31 Déc 2006 14:53

yes mais la ligne de chaine bof bof et le 32 dure dure a tiré en double.....

de **pipette** » Dim 31 Déc 2006 14:56

c' est vrai la ligne de chaine c' est un peu bof bof.
